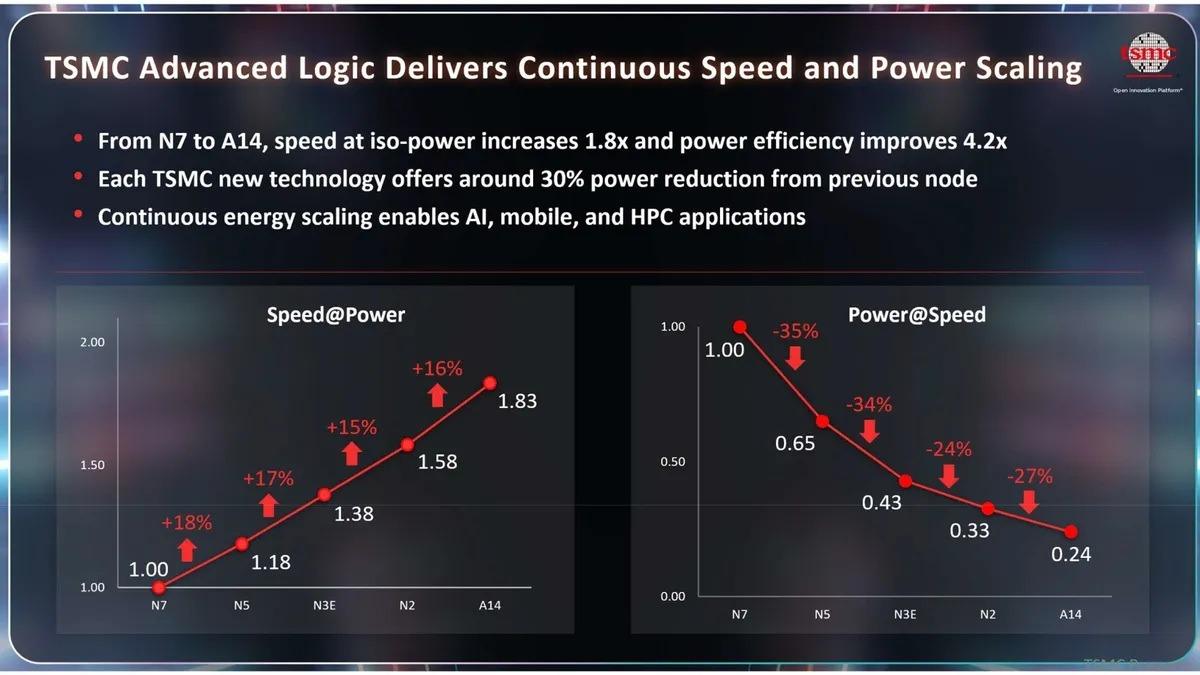

近日臺積電在歐洲 OIP 論壇上展示了 A14 制程的最新數據：在相同功耗和復雜度下性能提升可達 16%，在相同頻率下功耗下降約 27%。這意味著晶體管的尺寸再次被推向極限，制程繼續朝著“更小、更密集、更節能”的方向邁進。隨著 A14 計劃在 2028 年量產，先進工藝的競賽也進入一個全新的階段。

當前AI芯片的發展從根本上是出于對更高性能的追求，但這也帶來了一個關鍵的挑戰“熱管理”。隨著性能不斷提高，“熱管理”正成為一個無法回避的核心挑戰：如何有效散出功耗增加帶來的大量熱量，已經逐漸變成影響芯片架構設計的重要因素，也是不少芯片廠商面臨的現實難題。

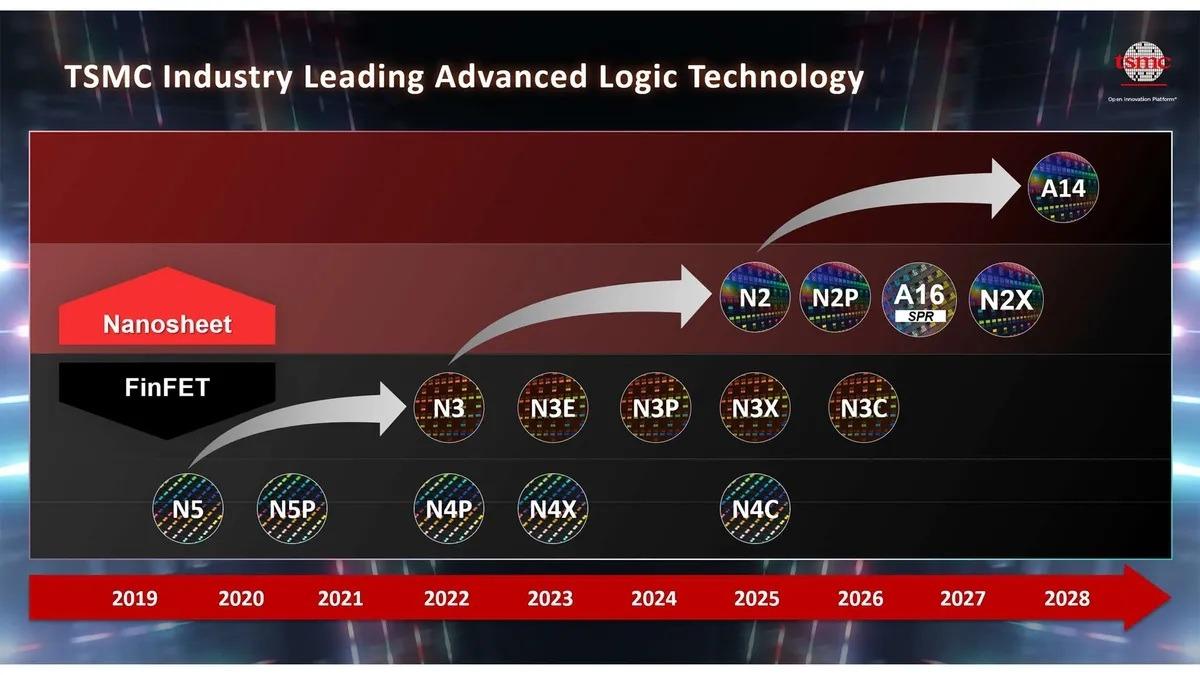

在邏輯工藝方面，以臺積電為代表的英偉達系列AI 芯片從N3→N2→A16→A14的演進，這個過程涉及的不僅僅是尺度上的幾何縮放，也代表了晶體管架構的轉變：從FinFET，到GAA（Gate-All-Around），這一系列變化旨在實現PPA（功率、性能和面積）的最佳平衡，為高效的AI計算奠定基礎。

那么，“A14”到底意味著什么？為什么制程越做越小，芯片卻越來越難散熱？要理解這些問題，我們需要從沙子開始講起——從現在的 FinFET，到下一代的 GAA。借著 A14 的機會，小編也和大家一起重新回顧一下芯片制造。目前整個集成電路產業鏈可劃分為設計、晶圓制造（前道工藝）和封裝測試（后道工藝）三個主要環節。今天我們重點圍繞前道和后道工藝做個介紹。

1.芯片怎么制造？

大家應該看過很多諸如“沙子造芯片”類型的視頻或者科普文章。沒錯，目前主流的芯片都是以硅Si基芯片為代表，沙子的成分主要是以二氧化硅SiO2為主，因此就有了很多關于沙子和芯片的故事。制造芯片的第一步就是提純通過高溫加熱還原出硅，我們就得到了多晶硅。

在集成電路中我們需要的是單晶硅，多晶硅中的雜志含量太高無法滿足集成電路的使用要求，通常我們需要9N-11N純度的單晶硅。這一步常用的方法有柴可拉斯基法又稱直拉法（CZ）和區域熔融法（FZ）；目前約85%的硅片由直拉法生產，15%的硅片由區域熔融生產。按應用分直拉法生長出的單晶硅，主要用于生產集成電路元件，而區熔法生長出的單晶硅主要用于功率半導體。

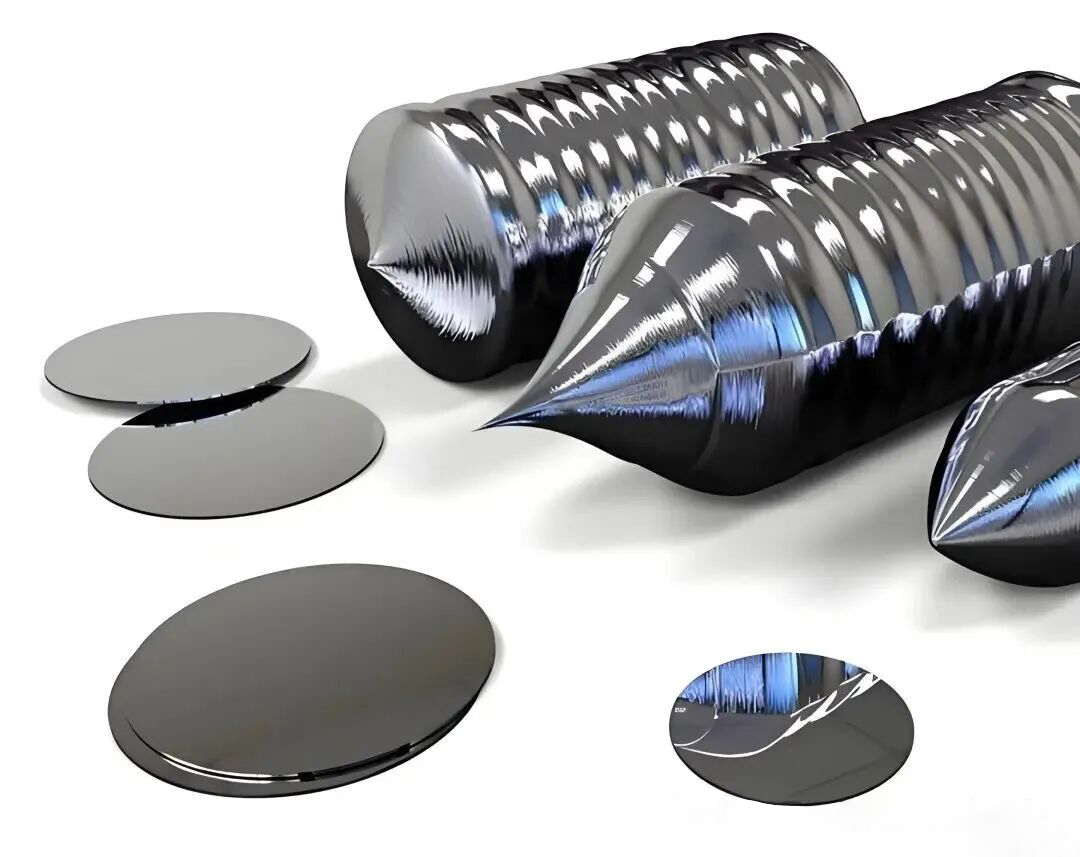

通過提拉法得到晶棒之后，再通過切割-滾磨-定位邊研磨-切割-清洗-倒角/磨邊-研磨-清洗/刻蝕得到粗硅片；再通過化學機械拋光-清洗-檢驗就得到了“硅片”。常用的有外延片、退火片、SOI硅片、結隔離片等；常見的單晶硅片直徑8-19英寸，目前主流6（150mm）、8（200mm）、12（300mm）英寸。

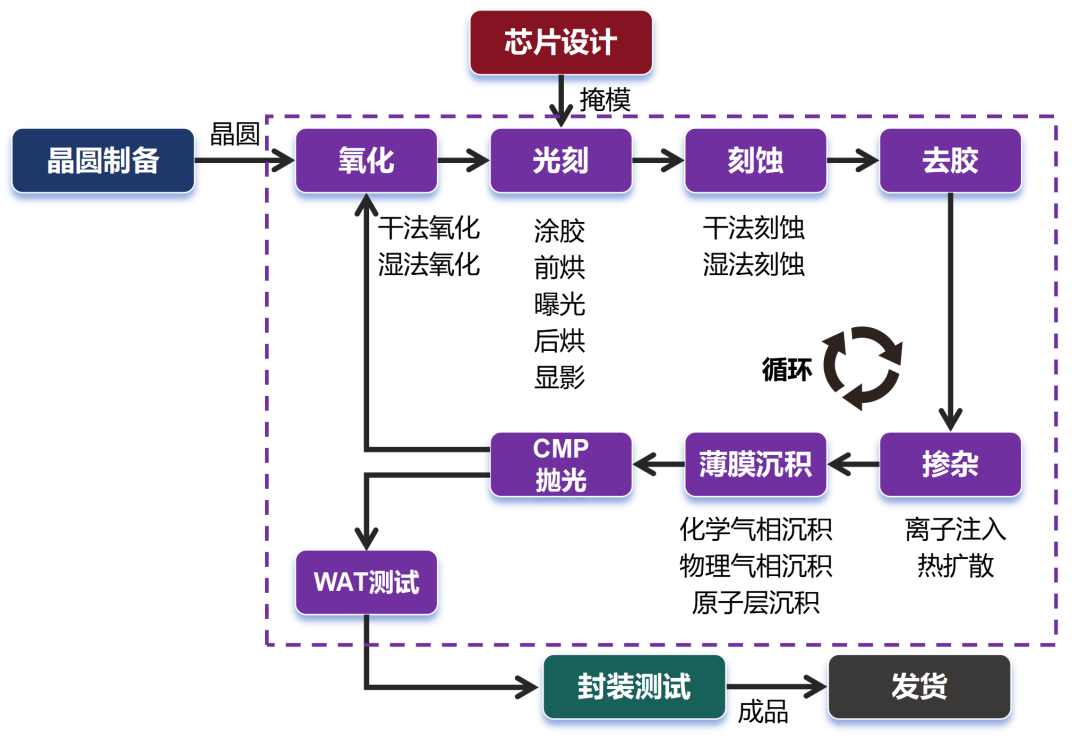

接下來我們繼續前道的工藝，有了單晶硅片接下來晶體管都是被通過什么工藝刻在上面。工程師通過氧化-涂膠-曝光-顯影-刻蝕-去膠-涂膠-摻雜-薄膜沉積-化學機械拋光等工藝流程；

整個過程需要重復多次，形成數百層復雜結構。每一層都是微觀建筑的一部分，最終在指甲蓋大小的芯片上排列出幾百億個晶體管。這些晶體管通過金屬互連形成完整的邏輯電路，使芯片能夠完成計算、存儲和通信等任務。

2.關于“晶體管”

晶體管是讓計算機芯片工作的微型開關。沒錯，就是開關。現代芯片本質上是大量微小晶體管的集合。雖然它們看似簡單，但晶體管是現代計算機的基礎——被認為是歷史上最重要的發明之一。

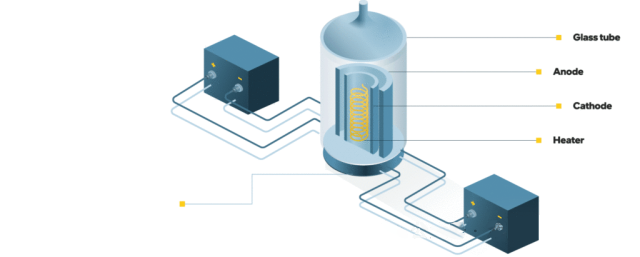

在 20 世紀，計算機先驅們探索了各種用于計算和存儲數據的設備，最終形成了二進制系統與真空管的組合。二進制允許將信息編碼為 0 和 1——開或關，而真空管則是第一個可靠的電子開關。這些“比特”成為現代計算的基石。第一臺可編程電子計算機 ENIAC（1945 年）使用了 18,000個真空管，但這些管子耗電量大、容易發熱且容易損壞，導致系統經常宕機。顯然，需要更小、更可靠的開關。

1947 年貝爾實驗室首次展示晶體管，它迅速取代了真空管，成為節能且可靠的電子開關。隨后MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）出現，通過在硅上構建受控氧化層，實現了高效的平面電路制造。光刻技術在這一過程中至關重要——工程師通過曝光、刻蝕等工序，在晶圓上精確排列晶體管，為后續的復雜電路打下基礎。

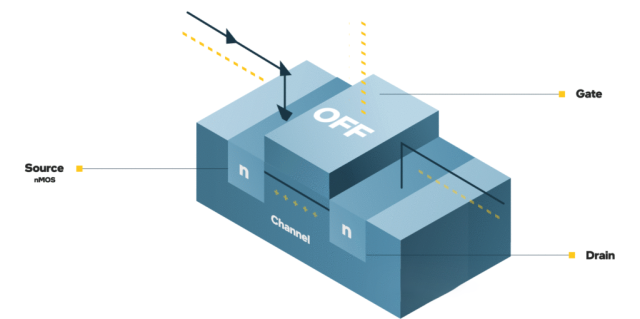

每個 MOSFET 由源極和漏極組成，電流在通道中流動，由柵極控制通斷。柵極施加電壓即可吸引通道內的電荷，實現電流開關。nMOS 與 pMOS 晶體管組合成 CMOS，用于構建各種邏輯電路，從簡單加減法到復雜的 AI 計算。

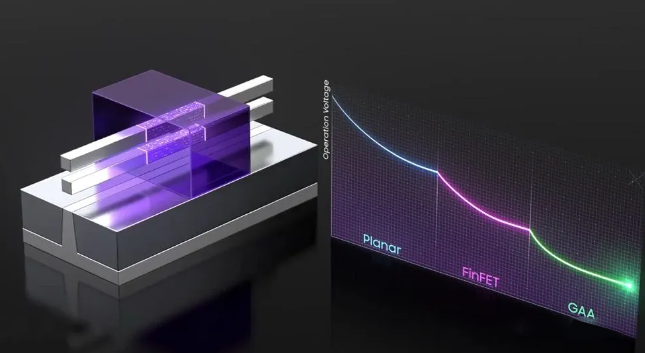

3.FinFET 到 GAA：晶體管結構的演進與熱管理挑戰”

芯片之所以會發熱，根源在于其內部成千上億個晶體管在不斷地“開”和“關”。在這個過程中，一部分電能不可避免地轉化成熱能。一個芯片中可能包含數十億、甚至超過一萬億個晶體管。在摩爾定律不斷逼近物理極限的背景下，晶體管結構也在經歷代際更替。從Planar（平面晶體管）到FinFET（鰭式場效應晶體管）已經在十幾年內主導了芯片工藝的主流路線，通過設計、材料、制造、封裝各類技術的推進摩爾定律也得以持續推進。

4.總結

隨著AI芯片計算能力不斷提升，其內部成千上萬億個晶體管產生的熱量也越來越集中，傳統風冷和普通液冷已難以應對。芯片熱量的傳遞涉及硅襯底、金屬互連、微凸塊、熱界面材料等多層結構，層層熱阻導致局部“熱點”成為限制性能的關鍵因素。為解決這一問題，業界開始采用高導熱材料如碳化硅（SiC）、金剛石薄膜和銅-金剛石復合材料，以縮短熱路徑、降低界面熱阻，同時通過微通道液冷技術（MCL/MLCP）顯著增加流體與芯片接觸面積，實現高功率密度下的高效散熱。臺積電和英偉達在這一領域采取不同策略，但目標一致：通過材料優化、封裝創新與液冷技術結合，使未來AI芯片在千瓦級功耗下仍能穩定運行，推動熱管理從傳統工程手段演進為決定芯片性能與競爭力的核心技術。
